单相直流控交流系列-欣灵电气

欣灵电气继电器

单相直流控交流系列

: HHG1-1/032F-22、38 (SSR-DA)单相固体继电器( 直流控制交流)

控制电压：3-32VDC

控制电流：6-25mA

负载电压：22：24-240VAC、38：24-440VAC

负载电流： 10A、15A、20A、25A、30A、40A、60A、80A、100A

通态压降：≤1.6VAC

通断时间：≤10ms

断态漏电流：≤10mA

介质耐压：≥2500VAC

环境温度：-30~80℃

外形尺寸： 60×45×29mm

安装尺寸： 48mm(2-M4)

安装形式：螺栓安装

说明： 负载5A 以上必须安装散热器；
负载80A 以上必须加风扇强冷或水冷

详情》

: HHG1M-1/032F-22、38(SSR-DA)（抗干扰型）固体继电器（直流控制交流）

控制电压：3-32VDC

控制电流：6-25mA

负载电压：22：24-240VAC、38：24-440VAC

负载电流：10A、15A、20A、25A、30A、40A、60A、80A、100A

通态压降：≤1.6VAC

通断时间：≤10ms

断态漏电流：≤10mA

介质耐压：≥2500VAC

环境温度：-30~80℃

外形尺寸： 60×45×29mm

安装尺寸： 48mm(2-M4)

安装形式：螺栓安装

说明：负载 5A 以上必须安装散热器；负载 80A 以上必须加风扇强冷或水冷

详情》

: HHG1H-1/032F-38、120(SSR-DA)（单向晶闸管反并联）固体继电器（直流控制交流）

控制电压：3-32VDC

控制电流：6-25mA

负载电压：38：24-440VAC、120：40-1200VAC

负载电流：60A、80A、100A、120A

通态压降：≤1.6VAC

通断时间：≤10ms

断态漏电流：≤10mA

介质耐压：≥2500VAC

环境温度：-30~80℃

外形尺寸： 60×45×29mm

安装尺寸： 48mm(2-M4)

安装形式：螺栓安装

说明：负载 5A 以上必须安装散热器；负载 80A 以上必须加风扇强冷或水冷

详情》

: HHG41-1/032F-22、38(SSR-DA)固体继电器（直流控制交流）

控制电压：3-32VDC

控制电流：5-20mA

负载电压： 22：24-240VAC 38：24-440VAC

负载电流：1A、2A

通态压降：AC≤1.6VAC

通断时间：AC≤10ms

断态漏电流：AC≤10ms

介质耐压：≥ 1500VAC

环境温度：-30~80℃

外形尺寸： 28×18.5×5mm

安装形式：单列直插

说明： 安装在通风较好的散热窗旁边

说明： 适配插座41F-1Z-C2N 5V

详情》

: HHG41-1/032F-22、38-D(SSR-DA)固体继电器（直流控制交流）

控制电压：3-32VDC

控制电流：5-20mA

负载电压：22：24-240VAC、 38：24-440VAC

负载电流：1A、2A

通态压降：AC≤1.6VAC

控制保护：AC≤10ms

断态漏电流：AC≤10mA

介质耐压：≥ 1500VAC

环境温度：-30~80℃

外形尺寸： 97×82×6.2mm

安装形式：-D：35mm导轨安装

说明： 安装在通风较好的散热窗旁边

详情》

: HHG1D-1/032F-22、38 (SSR-DA)小型单列电路板式固体继电器

控制电压：3-32VDC

控制电流：6-25mA

负载电压：22：24-240VAC、38：24-440VAC

负载电流：3A、4A

通态压降：AC≤1.6VAC

通断时间：AC≤10ms

断态漏电流：AC≤10mA

介质耐压：≥ 1500VAC

环境温度：-30~80℃

外形尺寸： 43×10×26mm

安装形式：单列直插

说明： 安装在通风较好的散热窗旁边

详情》

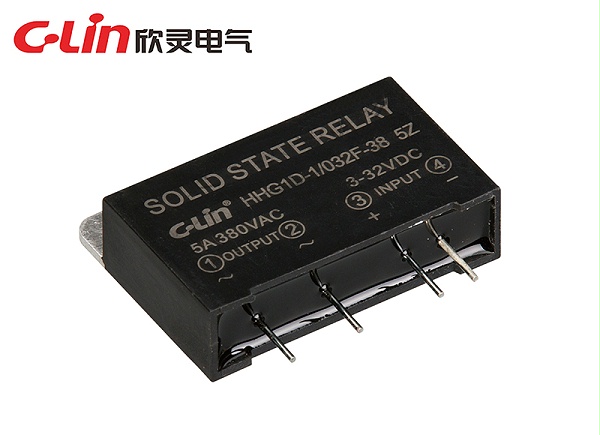

: HHG1D-1/032F-22、38(SSR-DA)小型单列电路板式固体继电器

控制电压：3-32VDC

控制电流：6-25mA

负载电压：22：24-240VAC、38：24-440VAC

负载电流：5A（带散热板）

通态压降：AC≤1.6VAC

通断时间：AC≤10ms

断态漏电流：AC≤10mA

介质耐压：≥ 1500VAC

环境温度：-30~80℃

外形尺寸：43×12×34mm

安装形式：单列直插

说明：安装在通风较好的散热窗旁边

详情》

: HHG115-1/032F-22、38 1-2Z(SSR-DA)单相固体继电器(直流控制交流)

控制电压：3-32VDC

控制电流：8-15mA

负载电压：22:24-240VAC 38:24-440VAC

负载电流：1A、2A

通态压降：AC≤1.5V

通断时间：AC≤10ms

断态漏电流：AC≤10mA

介质耐压：≥1500VAC

环境温度：-30~80℃

外形尺寸：29×12.7×20mm

安装方式：35mm导轨安装、双列直插

适配底座：P69P05E2

说明：安装在通风较好的散热窗旁边

详情》

: HHG1-1/032F-22、38 1A (SSR-DA)小型双列电路板式固体继电器（直流控制交流）

控制电压：3-32VDC

控制电流：6-35mA

负载电压：22：24-240VAC、38：24-440VAC

负载电流：1A

通态压降：AC≤1.6VAC

通断时间：AC≤10ms

断态漏电流：AC≤10mA

介质耐压：≥ 1500VAC

环境温度：-30~80℃

外形尺寸：32.5×17.5×18.5mm

安装形式：双列直插

说明：安装在通风较好的散热窗旁边

详情》

: HHG1-1/032F-22、38 2-4Z(SSR-DA)小型双列电路板式固体继电器(直流控制交流)

控制电压：3-32VDC

控制电流： 6-25mA

负载电压：22：24-240VAC 、38：24-440VAC

负载电流：2A、3A、4A

通态压降：AC ≤ 1.6VAC

通断时间：AC≤10ms

断态漏电流：AC≤10mA

介质耐压：≥ 1500VAC

环境温度：-30~80℃

外形尺寸：34×26.5×18mm

安装形式：双列直插

说明：安装在通风较好的散热窗旁边

详情》
