HHC系列小型电磁继电器适用于电子控制设备、家用电器、智能家居、办公自动化、安保系列、商用机械、通迅设备、汽车、机床、建筑、运输设备、仪器仪表，可作为遥控中间转换或放大元件。其引出端子间距、外形尺寸已标准化与国内、外通用。
本系列小型电磁继电器执行GB14048.5标准。
在原有老产品14FC-2Z的基础上进行了改进，使新产品在结构、功能、品质、花色上具有新的特点和新的突破。改进后的新产品其结构更加的合理、功能更加齐全、品质更加优质。更能够满足客户们不断变化的需求。
继电器属于机电一体化的元件，相比其它电子元件要复杂的多。加之在制造过程中有些装配、调整都是手工操作，所以产品的一致性和可靠性都要差一些。
14FF-2Z小型电磁继电器在外形尺寸上并没有太大的改变， 大的改变就是采用了全密封型的形式，只有全密封型的继电器具有更优良的长期耐受恶劣环境性能，良好的电接触稳定、可靠和稳定的切换负载能力。
| 产品型号 | HHC69B-1Z （JQX-14FF-1Z） | |
|
触点 |
形式 | 1H、1D、1Z |
| 负载 |
16A/240VAC 28VDC；10A/240VAC 28VDC
|
|
| 最大切换电压 | 240VAC/28VDC | |
| 接触电阻 | ≤100mΩ | |
|
材料 |
银合金 |
|
| 最大电压（23℃） | 110%×额定电压 | |
| 线圈规格 | 直流（DC） | DC：5V~110V |
| 交流（AC） | AC：6V~220V | |
|
线圈功率 |
DC：0.53W，AC：1.0VA | |
| 绝缘电阻 |
≥100MΩ（500VDC） |
|
| 环境温度 | -40~+85℃（不冷凝） | |
| 安装方式 | PCB印刷板式，插座式 | |

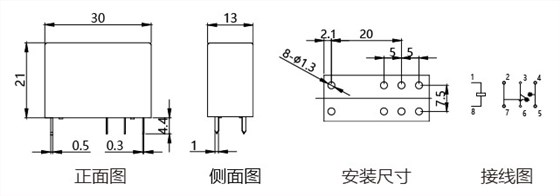

| 外形尺寸 | 29.2×12.6×25.8mm | |
