HHT3-3/38(25-125A)三相三线调压智能固体调压器

控制方式：0-5VDC、0-10VDC、4-20mA三种方式可选

额定电压：380VAC

移相角：HHT3-3：0~150°

调压范围：0-380VAC

隔离电压：有源型全隔离

负载电流：25A、40A、75A、100A、125A

最低阻断：≤ 3.0VAC

断态漏电流：≤ 10mA

介质耐压：≥2000VAC

环境温度：-30~80℃

外形尺寸：106×75×41mm

安装形式：螺栓安装

说明： 负载5A以上必须安装散热器
负载80A以上必须加风扇强冷或水冷

产品介绍 Product introduction

产品概述

HHT3-3智能固体调压器是将晶闸管触发电路，单片机控制移相电路、信号检测传感电路，电压调节电路封装在一起的智能集成模块。是一个完整的电力移相开环控制系统，可实现对负载电压的调控。内置RC阻容吸收回路及压敏电阻保护，4-2mA/0-5V/0-10V信号兼容。在信号控制作用下，实现三相负载电压从0V到电网全电压的无级可调，50HZ/60HZ频率通用。具有线性控制电路，精度高，稳定性好。广泛应用于各种感性，阻性负载，如：交流电机调速、工业自动化、电加热控制、机电一体化、各类电源、化工、纺织通讯等领域；可实现手动、自动控制接口，主电路交流输入无相序要求。

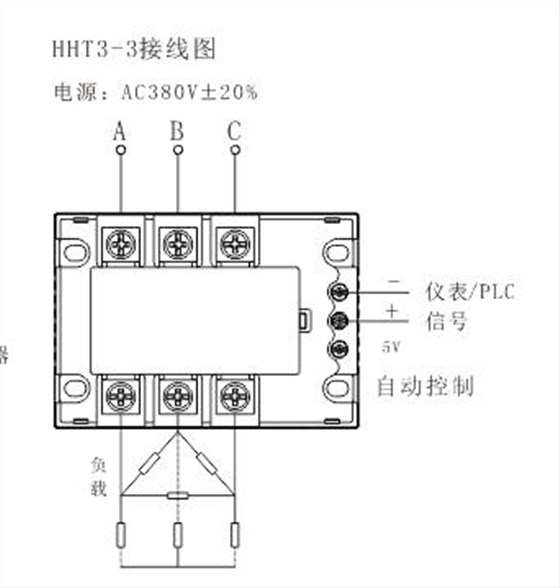

接线意图

HHT3-3 接线图
