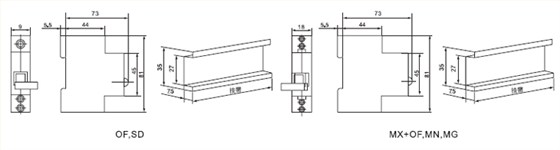

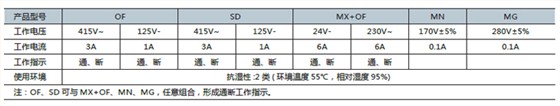

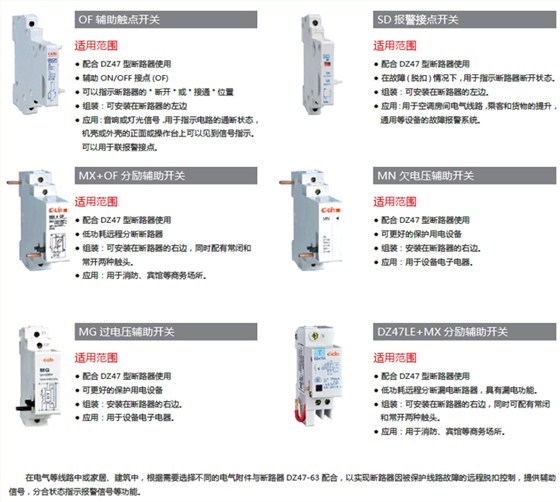

1、MX +OF 、MG、MN
● 拼装方法：加装于小型断路器右侧，对断路器脱扣操作。
● 安装方法：见安装示意图一示，小型断路器处于断开状态( 手柄位于OFF 位置)，将小型断路器右侧的封盖旋转90°，取下封盖，按下图二示将MX+OF
分励脱扣器的推杆和上下两连杆分别对准小型断路器右侧的手柄槽和铆钉孔，轻轻推入到MX+OF 分励脱扣器和小型断路器，紧密配合( 见安装示意图三)。
2、OF ,SD
● 拼装方法：加装于小型断路器左侧，指示断路器通断状态。
● 安装方法：见安装示意图一，小型断路器处于断开状态( 手柄位于OFF 位置)，将小型断路器左侧的封盖旋转90°，取下封盖，按下图二将OF 辅助触头

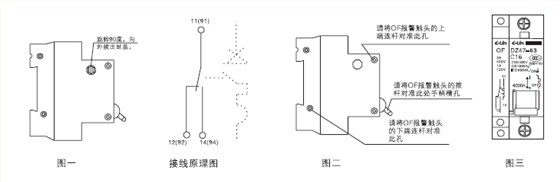

的推杆和上下端两个边杆分别对准小型断路器左侧的手柄槽和铆钉孔，轻轻推入到OF 辅助触头和小型断路器，紧密配合( 见安装示意图三)。接线原理图示，
11、12 为一对常闭接线端，11、14 为一对常开接线端。
