规格型号：CHB5815S-N/E/F/L-(500、600、1000、1024、1200、 2000、2500)
主要尺寸：外径Ф58mm；轴径Ф15mm
工作电源：DC5-24V±10％
输出方式：N：NPN 集电极开路输出；E：电压脉冲输出
F：互补输出；L：驱动输出
脉冲数：500、600、1000、1024、1200、 2000、2500
输出相：A B Z 或 A B Z -A -B -Z
出线方式：插座后出
典型应用：数控机床
输入电压：3PH AC380V 50/60Hz
输出电压：3PH AC0-380V 0-500Hz
额定功率：75Kw、90Kw、110Kw
额定电流：150A、180A、215A
控制方式：V/F控制、矢量控制
过载能力：150% 额定电流 60s；190% 额定电流 1.5s
保护功能：过流、过压、欠压、过热、短路
防护等级：IP20
外形尺寸：290x810x285mm
安装尺寸： 110x790mm(4-M10
冷却方式：强制风冷
使用场所：海拔高度≤1000米，超过高度需降额使用，室内无腐蚀性气体、液体等

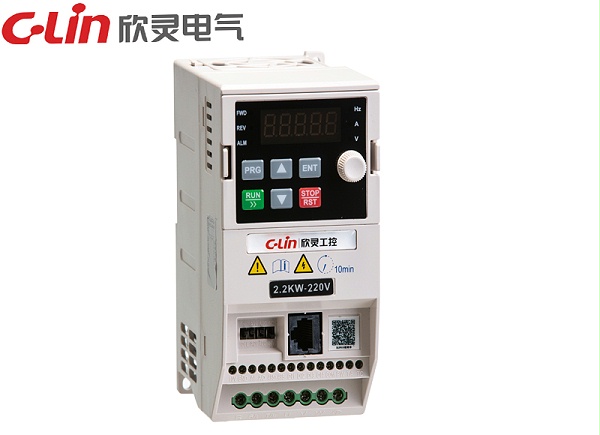

输入电压：1PH AC220V 50/60Hz
输出电压：3PH AC0-220V 1-500Hz
额定功率：0.4Kw、0.75Kw、1.5Kw、2.2Kw
额定电流：2.3A、3.8A、7A、9A
控制方式：V/F控制、矢量控制
过载能力：150% 额定电流 60s；190% 额定电流 1.5s
保护功能：过压、过流、欠压、过热、短路
防护等级：IP20
外形尺寸：72×147×123.5mm
安装尺寸：63×136.5mm 及 35mm 导轨安装
冷却方式：强制风冷
使用场所：海拔高度≤1000米，超过高度需降额使用，室内无腐蚀性气体、液体等

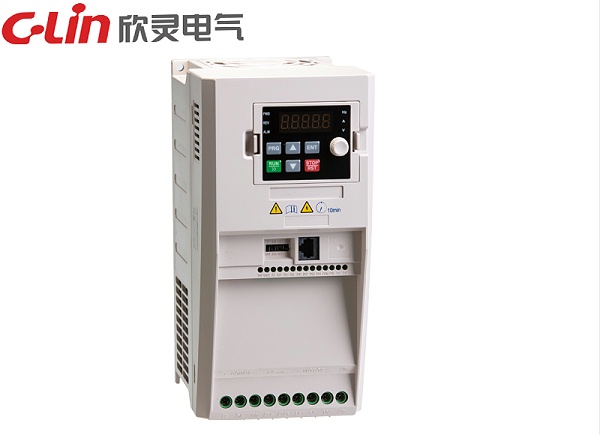

输入电压：3PH AC380V 50/60Hz
输出电压：3PH AC0-380V 1-500Hz
额定功率：7.5Kw、11Kw、15Kw
额定电流：16A、24A、32A
控制方式：V/F控制、矢量控制
过载能力：150% 额定电流 60s；190% 额定电流 1.5s
保护功能：过压、过流、欠压、过热、短路
防护等级：IP20
外形尺寸：118×243×165.2mm
安装尺寸：106×229mm 及 35mm 导轨安装
冷却方式：强制风冷
使用场所：海拔高度≤1000米，超过高度需降额使用，室内无腐蚀性气体、液体等

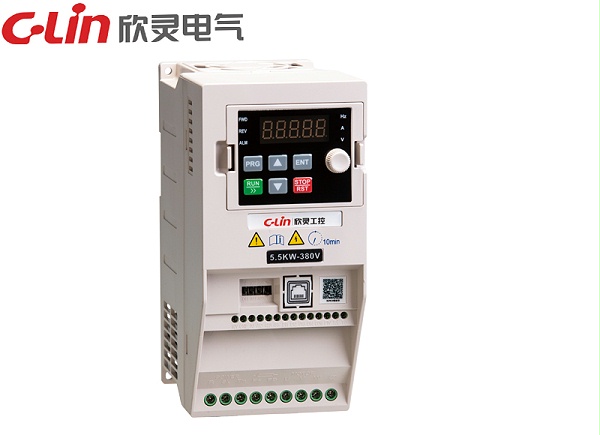

输入电压：3PH AC380V 50/60Hz
输出电压：3PH AC0-380V 1-500Hz
额定功率：4.0Kw、5.5Kw
额定电流：8.5A、13A
控制方式：V/F控制、矢量控制
过载能力：150% 额定电流 60s；190% 额定电流 1.5s
保护功能：过压、过流、欠压、过热、短路
防护等级：IP20
外形尺寸：87×185×144.5mm
安装尺寸：78×172.5mm 及 35mm 导轨安装
冷却方式：强制风冷
使用场所：海拔高度≤1000米，超过高度需降额使用，室内无腐蚀性气体、液体等
